ตัวลดความเร็วของเฟืองตัวหนอนคืออะไร? คู่มือฉบับสมบูรณ์สำหรับผู้เริ่มต้น

ในโลกของการส่งกำลังทางกล มีอุปกรณ์เพียงไม่กี่ชิ้นที่นำเสนอการผสมผสานระหว่างความเรียบง่าย ความกะทัดรัด และการเพิ่มแรงบิดเช่นเดียวกับ a ตัวลดความเร็วของเฟืองตัวหนอน . ไม่ว่าคุณจะเป็นนักศึกษาวิศวกรรม ช่างเทคนิคซ่อมบำรุง หรือผู้ที่ชื่นชอบการสร้างเครื่องจักรอัตโนมัติเครื่องแรก การทำความเข้าใจส่วนประกอบที่สำคัญนี้จะช่วยให้คุณตัดสินใจในการออกแบบและจัดซื้อได้ดีขึ้น

ตัวลดความเร็วของเฟืองตัวหนอนคืออะไรกันแน่?

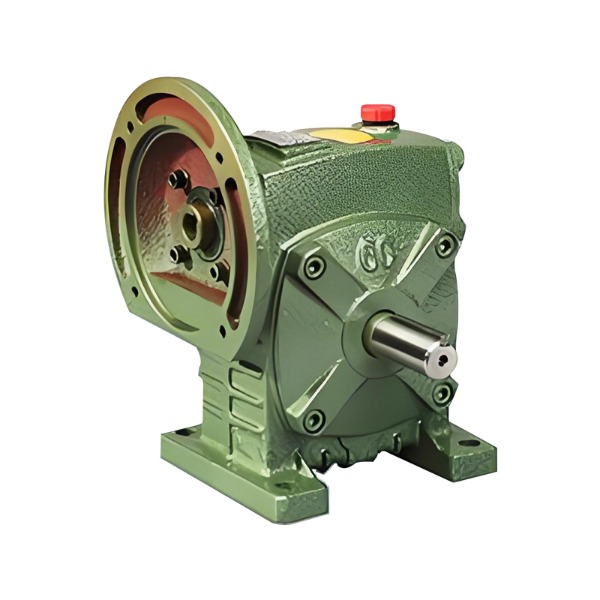

ตัวลดความเร็วของเฟืองตัวหนอนเป็นอุปกรณ์ทางกลที่ลดความเร็วในการหมุนในขณะที่เพิ่มแรงบิด ประกอบด้วยสององค์ประกอบหลัก: ตัวหนอน (ซึ่งมีลักษณะคล้ายสกรู) และล้อตัวหนอน (เฟืองที่มีฟันเกลียว) หนอนเป็นส่วนประกอบในการขับเคลื่อน ล้อหนอนเป็นส่วนประกอบที่ขับเคลื่อน

แตกต่างจากชุดเกียร์ทั่วไปที่เพลาขนานกัน ตัวลดความเร็วเฟืองตัวหนอนมักจะส่งการเคลื่อนไหวระหว่างเพลาตั้งฉากและไม่ตัดกัน การกำหนดค่ามุมขวานี้ช่วยประหยัดพื้นที่และทำให้สามารถออกแบบเครื่องจักรขนาดกะทัดรัดได้

ตัวลดความเร็วของเฟืองตัวหนอนทำงานอย่างไร?

หลักการทำงานนั้นเรียบง่ายอย่างหลอกลวง ขณะที่หนอนหมุน เกลียวของมันจะดันไปติดกับฟันของเฟืองตัวหนอน เนื่องจากเกลียวของหนอนนั้นเป็นระนาบที่ต่อเนื่องและเอียงพันรอบทรงกระบอก การหมุนเต็มแต่ละครั้งของหนอนจะทำให้วงล้อของหนอนเคลื่อนไปเพียงฟันเดียว (หรือเศษของฟัน)

รูปทรงนี้สร้างอัตราส่วนการลดที่สูงในขั้นตอนเดียว ตัวอย่างเช่น ถ้าตัวหนอนมีจุดเริ่มต้นเดียว (หนึ่งเกลียวต่อเนื่องกัน) การหมุนเต็มรอบของตัวหนอนจะเคลื่อนล้อตัวหนอนไปทีละฟัน หากล้อมี 50 ฟัน เพลาเอาท์พุตจะหมุนที่ 1/50 ของความเร็วอินพุต

พฤติกรรมทางกลที่สำคัญ:

• การกระทำแบบเลื่อน – ต่างจากเฟืองเดือยหรือเฟืองเกลียวที่หมุน เฟืองตัวหนอนต้องอาศัยการสัมผัสแบบเลื่อนอย่างมาก สิ่งนี้ทำให้เกิดความร้อนและต้องการการหล่อลื่นที่เหมาะสม
• คุณสมบัติล็อคตัวเอง – ในหลายรูปแบบ ตัวหนอนสามารถขับเคลื่อนล้อได้ แต่ล้อไม่สามารถขับเคลื่อนถอยหลังได้ นี่เป็นคุณลักษณะด้านความปลอดภัยอันมีค่าสำหรับรอกและสายพานลำเลียง

ข้อสำคัญ: ไดรฟ์เวิร์มบางรุ่นไม่สามารถล็อคตัวเองได้ สภาวะการล็อคตัวเองขึ้นอยู่กับมุมนำและค่าสัมประสิทธิ์แรงเสียดทาน หลักทั่วไป: โดยทั่วไปแล้ว มุมนำที่ต่ำกว่าประมาณ 5–6 องศาจะให้พฤติกรรมการล็อคตัวเอง

ส่วนประกอบหลักของตัวลดความเร็วของเฟืองตัวหนอน

การทำความเข้าใจชิ้นส่วนต่างๆ จะช่วยในการแก้ไขปัญหาและการเลือก ด้านล่างนี้เป็นรายละเอียดง่ายๆ:

การเลือกใช้วัสดุเป็นไปตามเจตนา: ตัวหนอนทำจากเหล็กแข็งในขณะที่ล้อเป็นสีบรอนซ์ที่นิ่มกว่า การจับคู่วัสดุที่แตกต่างกันนี้ช่วยลดการครูดและช่วยให้ล้อที่นุ่มนวลสอดคล้องกับตัวหนอนเล็กน้อย ปรับปรุงพื้นที่สัมผัสและการกระจายโหลด

อัตราส่วนการลดและประสิทธิภาพ

คุณลักษณะที่กำหนดอย่างหนึ่งของตัวลดความเร็วของเฟืองตัวหนอนคือความสามารถในการบรรลุอัตราส่วนการลดสูงในพื้นที่ขนาดกะทัดรัด โดยทั่วไปยูนิตแบบขั้นตอนเดียวจะมีอัตราส่วนตั้งแต่ 5:1 ถึง 100:1 หน่วยสองขั้นตอนสามารถเกิน 1,000: 1

อย่างไรก็ตาม การลดลงอย่างมากนี้มาพร้อมกับข้อดีข้อเสีย: ประสิทธิภาพ เนื่องจากตัวหนอนจะไถลไปกับล้อแทนที่จะกลิ้ง การสูญเสียแรงเสียดทานจึงมีนัยสำคัญ ช่วงประสิทธิภาพโดยทั่วไปคือ:

• ลดต่ำ (5:1 ถึง 20:1): 80–90%
• การลดลงปานกลาง (30:1 ถึง 60:1): 65–80%
• ลดสูง (70:1 และสูงกว่า): 50–65%

สำหรับการเปรียบเทียบ ตัวลดเกียร์เดือยที่มีอัตราส่วนใกล้เคียงกันอาจมีประสิทธิภาพถึง 95% แต่จะไม่มีการล็อคตัวเองหรือรูปแบบมุมฉากที่กะทัดรัดเหมือนกัน

ข้อดีของการใช้ตัวลดความเร็วของเฟืองตัวหนอน

วิศวกรและนักออกแบบเลือกตัวลดความเร็วของเฟืองตัวหนอนเพื่อประโยชน์ที่จับต้องได้หลายประการ:

ลดสูงในขั้นตอนเดียว
เกียร์ประเภทอื่นๆ มักจะต้องใช้สองหรือสามขั้นตอนเพื่อให้ตรงกับการลดระยะหนอนหนึ่งขั้น ซึ่งช่วยลดจำนวนชิ้นส่วน เวลาในการประกอบ และขนาดอุปกรณ์โดยรวม

การส่งกำลังมุมขวา
เมื่อต้องติดตั้งมอเตอร์ในแนวตั้งฉากกับเพลาขับเคลื่อน ตัวลดความเร็วเฟืองตัวหนอนจะช่วยแก้ปัญหาโครงร่างโดยไม่ต้องใช้เฟืองดอกจอกหรือขายึดที่ซับซ้อนเพิ่มเติม

ความสามารถในการล็อคตัวเอง
ในการใช้งานยก (เช่น ลิฟต์ แม่แรง ทางเอียงของสายพานลำเลียง) คุณลักษณะการล็อคในตัวจะป้องกันการหมุนย้อนกลับเมื่อถอดปลั๊กออก ซึ่งทำหน้าที่เป็นกลไกเบรกช่วยเพิ่มความปลอดภัย

การทำงานที่เงียบและราบรื่น
การเลื่อนอย่างต่อเนื่องทำให้เกิดการสั่นสะเทือนและเสียงรบกวนน้อยลงเมื่อเทียบกับเกียร์ประเภทอื่นๆ โดยเฉพาะที่ความเร็วปานกลาง

ความอดทนเกินพิกัด
การวางแนวที่ไม่ตรงเล็กน้อยหรือการโอเวอร์โหลดชั่วขณะนั้นสามารถทนได้ดีกว่า เนื่องจากวัสดุล้อตัวหนอน (ทองแดง) สามารถเปลี่ยนรูปได้อย่างยืดหยุ่นโดยไม่เกิดความเสียหายที่เปราะ

ข้อจำกัดที่ต้องพิจารณา

ไม่มีเทคโนโลยีใดที่สมบูรณ์แบบ ตัวลดความเร็วของเฟืองตัวหนอนมีข้อจำกัดหลายประการที่ต้องนำมาพิจารณาในการออกแบบระบบ

ประสิทธิภาพต่ำลง
ดังที่ได้กล่าวไปแล้ว แรงเสียดทานจะลดประสิทธิภาพลง โดยเฉพาะในอัตราส่วนที่สูงขึ้น ซึ่งหมายความว่าสูญเสียพลังงานมากขึ้นในรูปความร้อน ซึ่งอาจต้องมีการระบายความร้อนเพิ่มเติมในการใช้งานต่อเนื่อง

การสร้างความร้อน
ความร้อนที่มากเกินไปจะทำให้สารหล่อลื่นเสื่อมคุณภาพและอาจสร้างความเสียหายให้กับซีลหรือทำให้เกิดการขยายตัวเนื่องจากความร้อนของส่วนประกอบ วิศวกรจะต้องคำนวณขีดจำกัดพลังงานความร้อน ไม่ใช่เพียงขีดจำกัดแรงบิดเชิงกล

ความเร็วอินพุตจำกัด
ความเร็วอินพุตสูง (มากกว่า 3,000–4,000 รอบต่อนาที) อาจทำให้เกิดความร้อนสูงเกินไปและการสึกหรออย่างรวดเร็ว ตัวลดขนาดตัวหนอนเหมาะที่สุดสำหรับความเร็วอินพุตปานกลางจากมอเตอร์ AC เซอร์โวมอเตอร์ หรือมอเตอร์ไฮดรอลิก

ฟันเฟือง
แม้ว่าเฟืองตัวหนอนสามารถผลิตได้โดยมีระยะฟันเฟืองต่ำ (เกรดที่มีความแม่นยำ) แต่หน่วยเชิงพาณิชย์มาตรฐานจะมีระยะฟันเฟืองที่สูงกว่าเฟืองเดือยหรือกระปุกเกียร์ดาวเคราะห์คุณภาพสูง สิ่งนี้สำคัญสำหรับการใช้งานการวางตำแหน่งที่แม่นยำ เช่น โต๊ะหมุน CNC

การใช้งานทั่วไปในอุตสาหกรรมต่างๆ

คุณพบอุปกรณ์ลดความเร็วของเฟืองตัวหนอนในเครื่องจักรทั่วไปและเครื่องจักรอุตสาหกรรมจำนวนมาก ด้านล่างนี้เป็นตัวอย่างทั่วไปที่จัดกลุ่มตามฟังก์ชัน

ในแต่ละตัวอย่างเหล่านี้ ข้อกำหนดหลักมักจะเป็นแรงบิดสูงที่ความเร็วต่ำ บางครั้งมีข้อกำหนดในการล็อคตัวเองหรือมีข้อจำกัดด้านพื้นที่

วิธีการเลือกตัวลดความเร็วเกียร์หนอนที่ถูกต้อง

การเลือกหน่วยที่เหมาะสมสำหรับเครื่องจักรของคุณเกี่ยวข้องมากกว่าแค่อัตราส่วนและแรงบิด ทำตามลำดับตรรกะนี้:

ขั้นตอนที่ 1 - กำหนดข้อกำหนดอินพุตและเอาต์พุต

• กำลังมอเตอร์ (kW หรือ HP)
• ความเร็วอินพุต (รอบต่อนาที)
• ความเร็วเอาต์พุตที่ต้องการ (รอบต่อนาที)
• แรงบิดเอาท์พุตที่ต้องการ (Nm หรือ lb-in)

ขั้นตอนที่ 2 - กำหนดปัจจัยการบริการ
ขึ้นอยู่กับประเภทของน้ำหนักบรรทุก (สม่ำเสมอ การกระแทกปานกลาง การกระแทกหนัก) และเวลาการทำงานในแต่ละวัน คูณแรงบิดที่คุณต้องการด้วยปัจจัยการบริการเพื่อให้ได้แรงบิดที่ออกแบบ

ขั้นตอนที่ 3 – ตรวจสอบอัตราส่วน
แบ่งความเร็วอินพุตตามความเร็วเอาต์พุต เลือกอัตราส่วนมาตรฐานที่ใกล้ที่สุดที่มีอยู่

ขั้นตอนที่ 4 - ตรวจสอบความจุความร้อน
ตรวจสอบให้แน่ใจว่าตัวลดสามารถกระจายความร้อนได้โดยไม่เกินอุณหภูมิที่เพิ่มขึ้นที่อนุญาต ถ้าไม่เช่นนั้น ให้พิจารณายูนิตที่ใหญ่ขึ้น การระบายความร้อนภายนอก หรือการหล่อลื่นแบบบังคับ

ขั้นตอนที่ 5 - ยืนยันการวางแนวการติดตั้ง
ตัวลดขนาดตัวหนอนมักจะเต็มไปด้วยน้ำมันจนถึงระดับที่กำหนด การติดตั้งแบบกลับหัวหรือมุมที่ไม่ได้มาตรฐานอาจต้องมีการปรับเปลี่ยนการหล่อลื่นเป็นพิเศษ

ขั้นตอนที่ 6 - ตรวจสอบข้อกำหนดในการล็อคตัวเอง
หากการป้องกันการถอยหลังเป็นสิ่งสำคัญ ให้ยืนยันกับผู้ผลิตว่ามุมนำและสภาวะการเสียดสีที่เลือก ช่วยให้มั่นใจในการล็อคตัวเองภายใต้น้ำหนักบรรทุกและอุณหภูมิในการทำงานของคุณ

แนวปฏิบัติที่ดีที่สุดในการหล่อลื่นและการบำรุงรักษา

การหล่อลื่นที่เหมาะสมเป็นปัจจัยที่สำคัญที่สุดประการเดียวในการยืดอายุการใช้งานของตัวลดความเร็วของเฟืองตัวหนอน หน้าสัมผัสแบบเลื่อนทำให้เกิดความร้อนและแรงเฉือนซึ่งน้ำมันเกียร์ธรรมดาอาจทนไม่ได้

คู่มือการเลือกน้ำมันหล่อลื่น:

• ใช้น้ำมันสังเคราะห์หรือน้ำมันแร่ที่มีสารเติมแต่งแรงดันสูง (EP)
• ความหนืดขึ้นอยู่กับความเร็วและอุณหภูมิโดยรอบ: ISO VG 220 ถึง 460 เป็นค่าปกติ
• หลีกเลี่ยงน้ำมันที่มีแอคทีฟซัลเฟอร์ซึ่งสามารถกัดกร่อนบรอนซ์ได้

รายการตรวจสอบการบำรุงรักษา:

• เปลี่ยนน้ำมันเครื่องหลังจากการทำงาน 200–400 ชั่วโมงแรก (ช่วงพักเครื่อง)
• หลังจากนั้นให้เปลี่ยนทุกๆ 2,500–4,000 ชั่วโมงหรือทุกๆ 6–12 เดือน
• ตรวจสอบซีล อุณหภูมิที่อยู่อาศัย และเสียงที่ผิดปกติเป็นประจำ
• ตรวจสอบการรั่วไหลของน้ำมันและการปนเปื้อน (น้ำ ฝุ่น อนุภาคโลหะ)

สัญญาณของปัญหาได้แก่: ที่อยู่อาศัยมีความร้อนมากเกินไป (สูงกว่า 200°F / 93°C), การสั่นสะเทือนที่เพิ่มขึ้น หรือกลิ่นไหม้สีเข้มจากน้ำมันหล่อลื่น

คำถามที่พบบ่อย

คำถามที่ 1: ตัวลดความเร็วของเฟืองตัวหนอนสามารถย้อนกลับได้หรือไม่
ตอบ: ไม่ปกติ หน่วยมาตรฐานส่วนใหญ่ไม่สามารถขับเคลื่อนกลับได้เนื่องจากการล็อคตัวเอง การออกแบบพิเศษที่มีแรงเสียดทานต่ำ (เช่น มีแบริ่งลูกกลิ้งบนตัวหนอน) สามารถพลิกกลับได้ แต่จะพบได้น้อยกว่า

คำถามที่ 2: ทำไมล้อตัวหนอนจึงทำจากทองแดง?
ตอบ: บรอนซ์มีคุณสมบัติป้องกันการครูดที่ดีเยี่ยมกับเหล็กชุบแข็ง อีกทั้งยังมีความสอดคล้องและทนต่อการกัดกร่อนได้ดีอีกด้วย อลูมิเนียมบรอนซ์หรือฟอสเฟอร์บรอนซ์เป็นตัวเลือกทั่วไป

คำถามที่ 3: ฉันสามารถใช้ตัวลดความเร็วของเฟืองตัวหนอนเพื่อการทำงานต่อเนื่องได้หรือไม่
ตอบ: ได้ แต่คุณต้องคำนวณพิกัดความร้อน สำหรับการทำงานแบบ 24/7 ให้เลือกขนาดเฟรมที่ใหญ่กว่าที่การคำนวณแรงบิดเชิงกลแนะนำ หรือเพิ่มการระบายความร้อนแบบบังคับ

คำถามที่ 4: อะไรคือความแตกต่างระหว่างตัวลดหนอนและตัวลดดาวเคราะห์?
ตอบ: ตัวลดดาวเคราะห์ให้ประสิทธิภาพที่สูงกว่าและระยะฟันเฟืองที่ต่ำกว่า แต่ไม่มีการล็อคตัวเอง และโดยทั่วไปจะมีราคาแพงกว่าสำหรับอัตราส่วนการลดที่สูง ตัวลดขนาดตัวหนอนนั้นง่ายกว่า ล็อคตัวเองได้ และมีขนาดกะทัดรัดกว่าสำหรับการใช้งานในมุมฉาก

บทสรุป

ตัวลดความเร็วเฟืองตัวหนอนเป็นโซลูชันที่แข็งแกร่ง กะทัดรัด และอเนกประสงค์สำหรับการลดความเร็วในขณะที่เพิ่มแรงบิด โดยเฉพาะอย่างยิ่งเมื่อคุณต้องการรูปแบบมุมฉากหรือการป้องกันแบ็คสต็อปแบบพาสซีฟ แม้ว่าประสิทธิภาพจะต่ำกว่าเกียร์ประเภทอื่นๆ บางประเภท แต่ข้อดีของการลดขั้นตอนเดียวที่สูง การทำงานที่เงียบ และการล็อคตัวเองโดยธรรมชาติ ทำให้เป็นสิ่งที่ขาดไม่ได้ในอุตสาหกรรมตั้งแต่การจัดการวัสดุไปจนถึงระบบยานยนต์

เมื่อเลือกยูนิต ให้เน้นไปที่ปัจจัยสำคัญสามประการ: อัตราส่วนลด ความจุความร้อน และประเภทการหล่อลื่น ด้วยการเลือกและการบำรุงรักษาที่เหมาะสม ตัวลดความเร็วเฟืองตัวหนอนที่มีคุณภาพจะให้บริการที่เชื่อถือได้นานหลายปี
